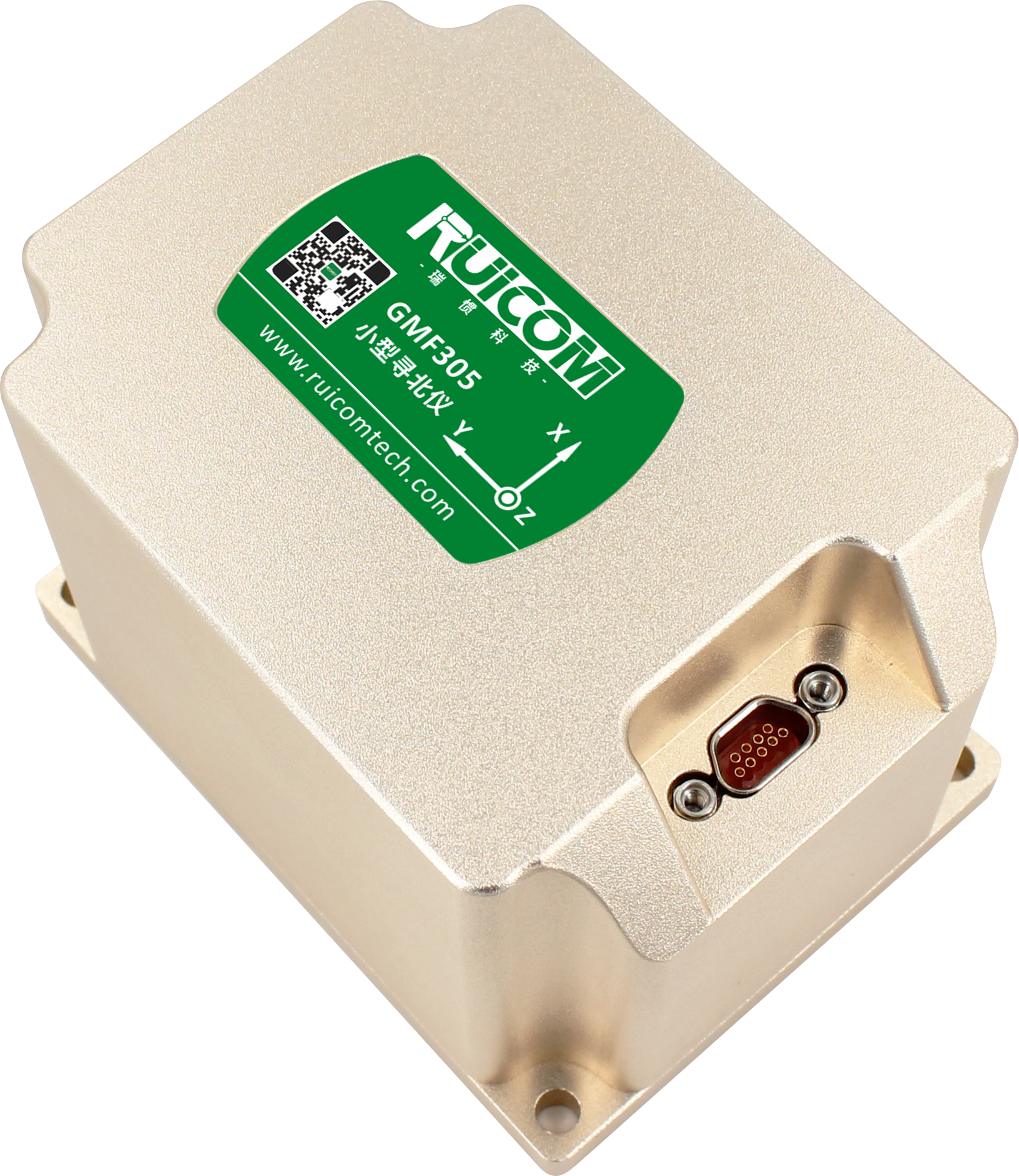

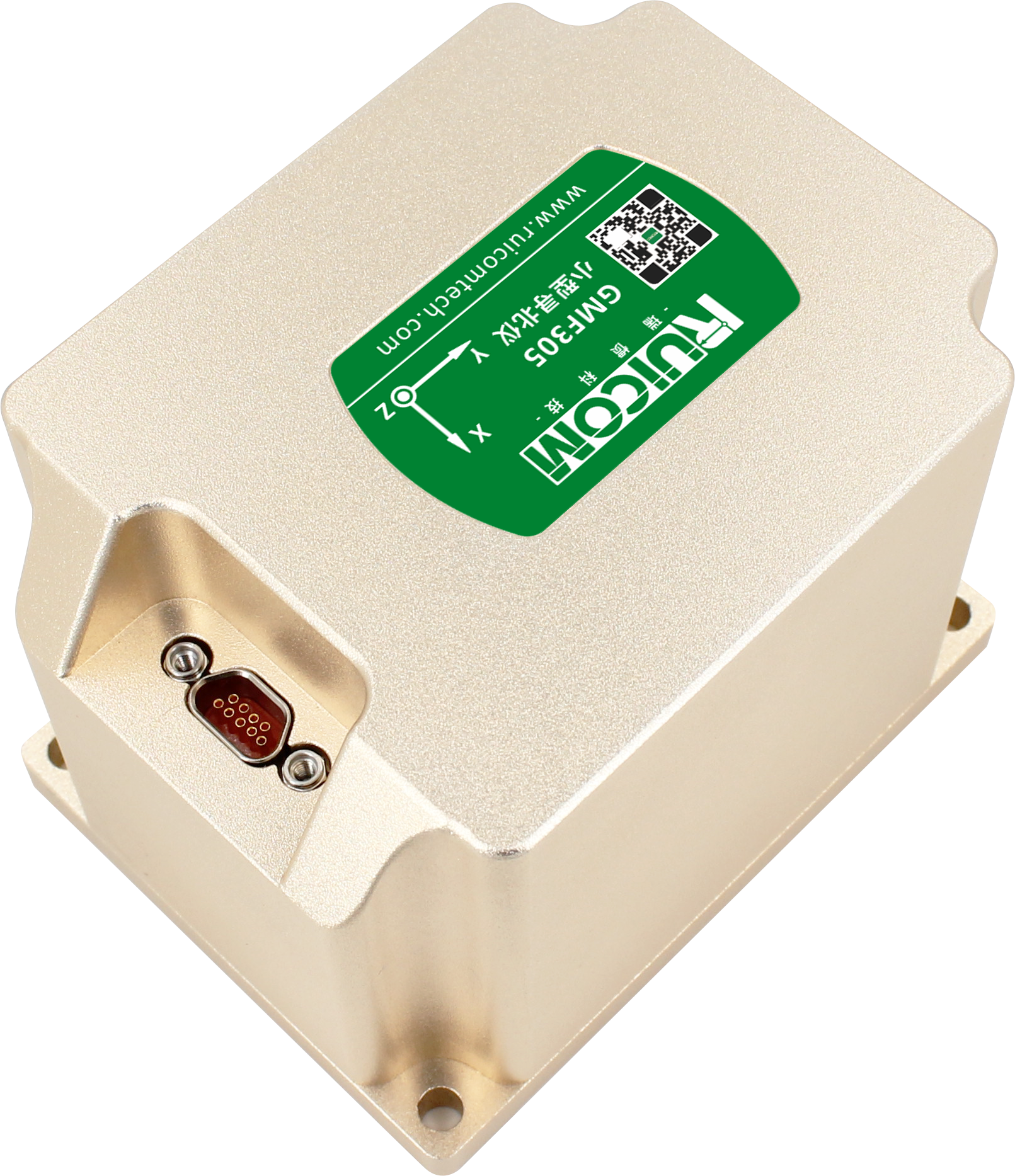

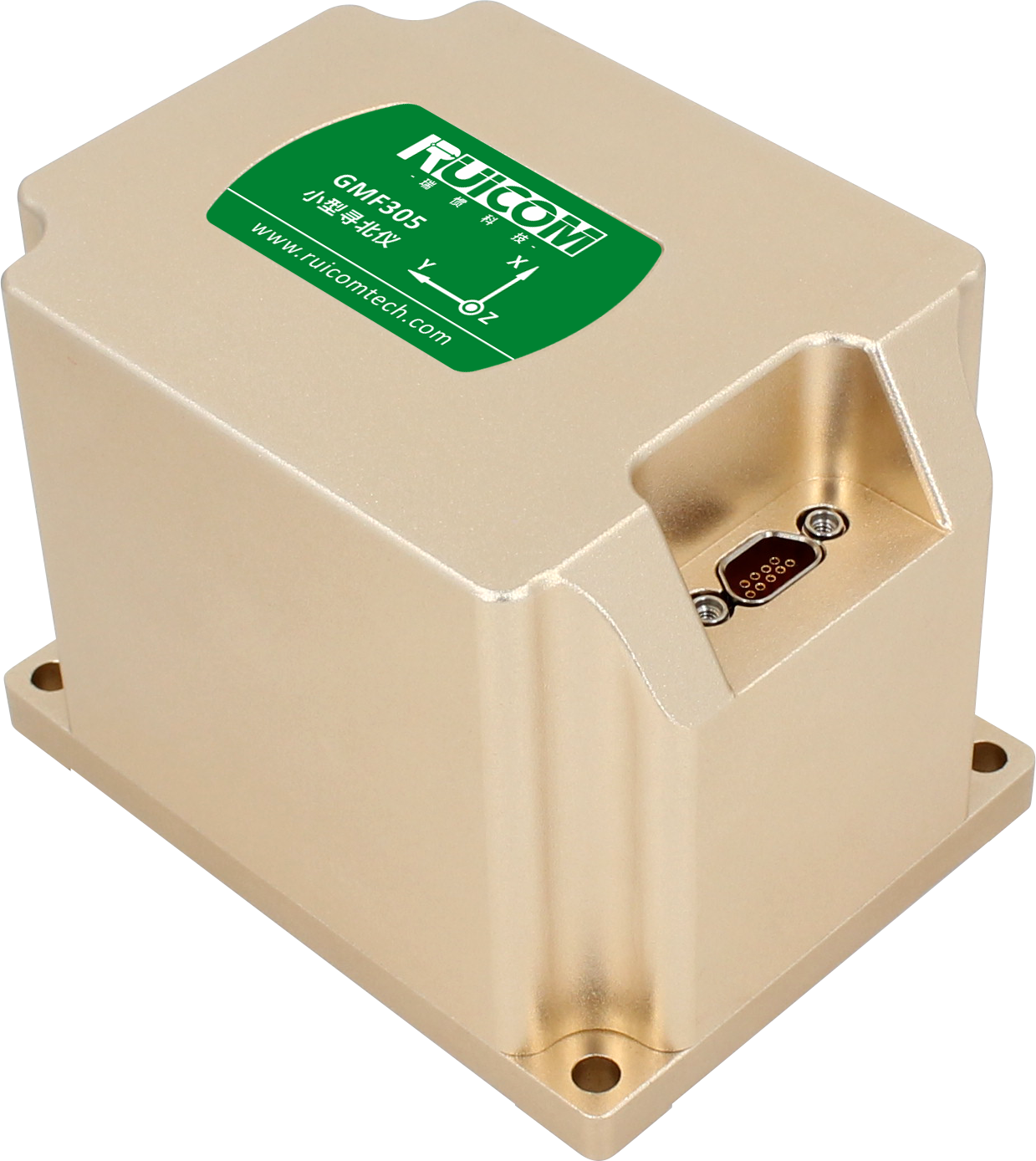

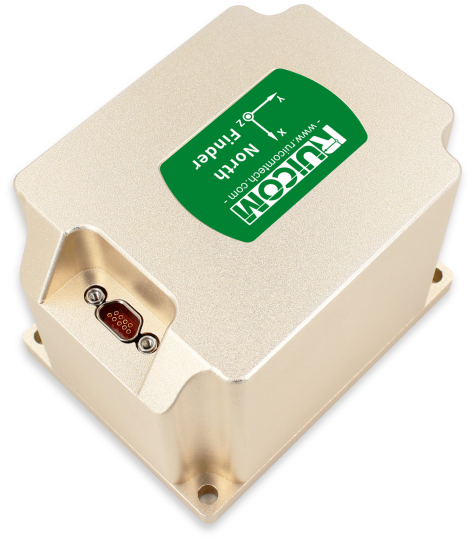

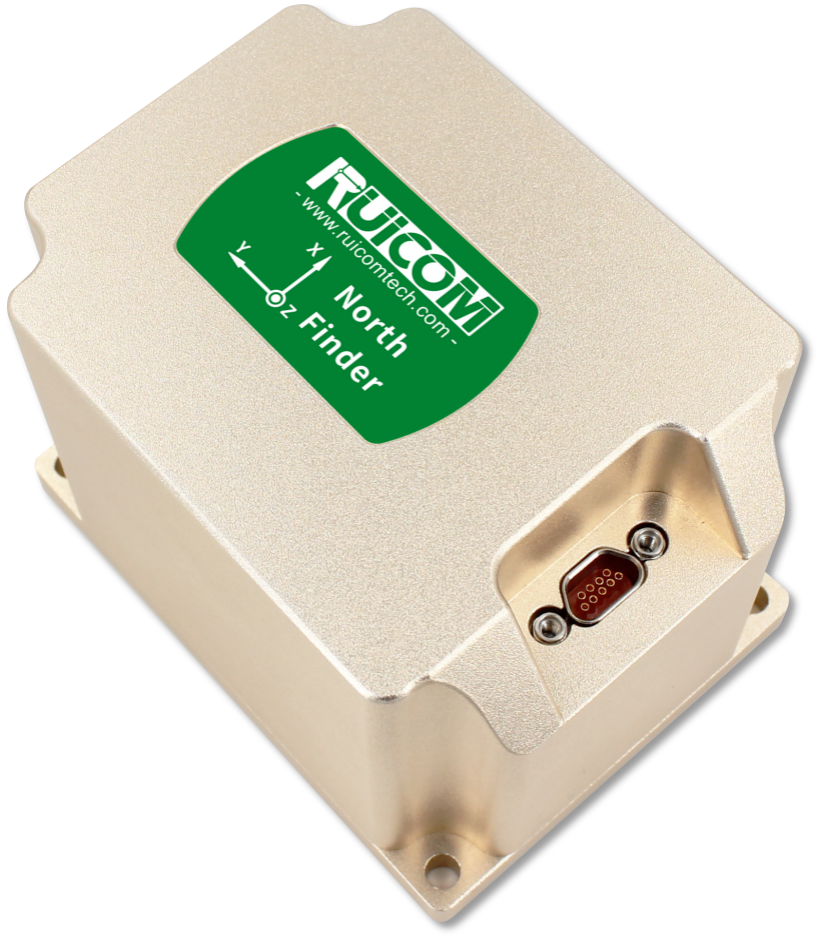

GMF305陀螺寻北仪是一款机电一体化设备，由MEMS陀螺仪、加速度计、机械转动控制装置及嵌入式计算机系统组成。该产品通过MEMS陀螺仪检测地球自转角速率信号，经嵌入式系统解算处理后，可测定陀螺主轴与地理真北方向之间的夹角，为载具提供方位参考。
本产品适用于需要快速自主定向的场合，采用MEMS技术实现方位测量功能。实际性能可能因使用环境及条件而有所差异。
|
性能指标 |
GMF305 |
GMF305P |
|
寻北时间 |
≤3min |
≤3min |
|
寻北精度（1σ） |
0.5° |
0.1° |
|
水平精度 |
≤0.05° （1σ） |
≤0.05° （1σ） |
|
航向保持精度（静止） |
0.5 °/h |
0.5 °/h |
|
横滚俯仰测量精度（＜60°） |
0.1°（1σ） |
0.1°（1σ） |
|
供电 |
9~36VDC（注意供电线径：＞0.3mm2，电源线与地线） |
|
|
工作电流 |
典型值0.16A，最大冲击电流0.5A |
|
|
接口 |
RS232 / RS422/ RS485/ TTL(3.3V/5V)可定制 |
|
|
工作温度 |
-20℃～+50℃ |
|
|
存贮温度 |
-40℃～+60℃ |
|
|
湿热环境条件 |
相对湿度＜95% |
|
|
工作方式 |
加电后开始自动自检，自检成功后自动寻北， 寻北完成后向上位机发送寻北结果。 |
|
|
绝缘电阻 |
陀螺寻北仪各独立电路之间，及其电路与壳体之间的绝缘电阻值应在标准大气条件下不小于10 MΩ。 |
|
|
MTBF |
≥10000小时 |
|
|
MTTR |
≤30min |
|
|

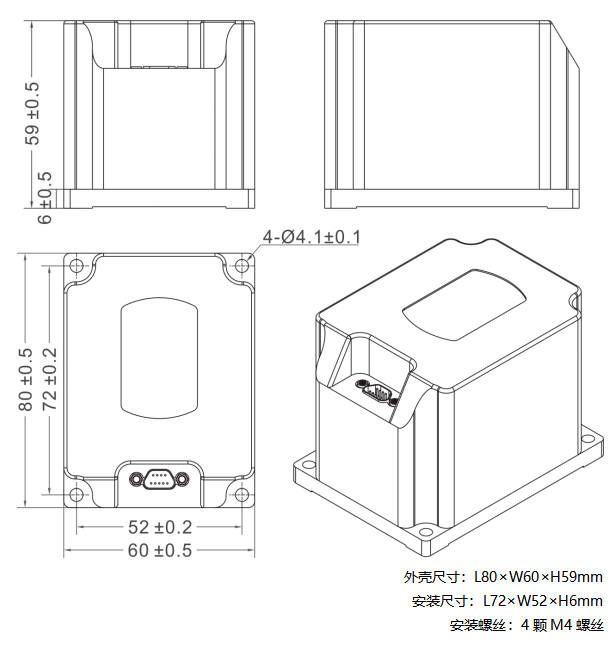

外壳尺寸 |
L80×W60×H59mm |
|
|
重量 |
≤500g（不含电缆线） |
|
