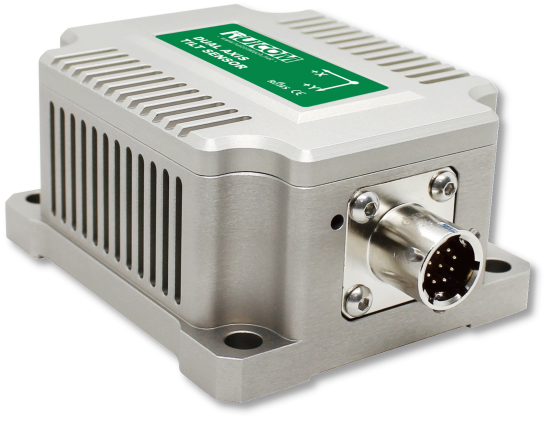

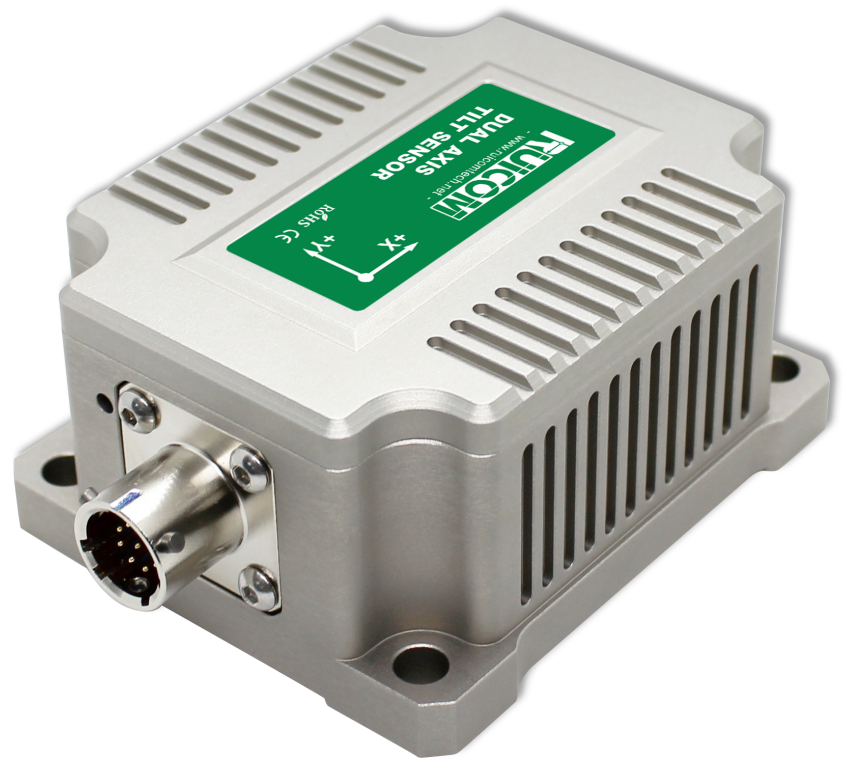

WDS826FL是一款专为风机塔筒晃动监测而设计的动态倾角测量产品，具备出色的低频响应特性，能够有效捕捉缓慢变化的倾斜信号，满足低频动态场景下的精确测量需求。产品出厂前均经过全温度区间校准补偿及长期稳定性测试，确保在不同工况和长期使用周期内维持可靠的性能指标。
该产品集成了两种输出协议，包含工业标准的MODBUS协议，并配套专用分析软件，可对测量数据进行实时显示、记录与解析。输出接口支持RS485、RS422、RS232可选。采用非接触式安装方式，具有较强的系统集成便利性；用户只需通过螺丝将传感器固定在被测物体表面，系统即可自动计算水平夹角，使用简便。
产品具备良好的抗外界电磁干扰与抗振动冲击能力，适用于风机摆幅监测等场景。
|
WDS826FL |
条件 |
参数 |
单位 |
|
测量范围 |
- |
±10 |
° |
|
测量轴 |
- |
XY双轴 |
轴 |
|
分辨率1) |
- |
0.0005 |
° |
|
精度2) |
室温 |
0.05 |
° |
|
零点温度系数3) |
-40～85℃ |
0.0003 |
°/℃ |
|
灵敏度温度系数4) |
-40～85℃ |
≤50 |
ppm/℃ |
|
上电启动时间 |
|
<0.5 |
S |
|
响应频率 |
|
20 |
Hz |
|
输出速率 |
5Hz、10Hz、25Hz、35Hz、50Hz、100Hz可设置 |
||
|
输出信号 |
RS485/RS232/RS422可选 |
||
|
电磁兼容性 |
依照EN61000和GBT17626 |
||
|
平均无故障工作时间MTBF |
≥98000小时/次 |
||
|
绝缘电阻 |
≥100兆欧 |
||
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
||
|
抗振动 |
10grms、10～1000Hz |
||
|
防水等级 |
IP67 |
||
|
电缆线 |
标配1米长耐磨、宽温、屏蔽电缆线、航空连接器，重量≤150g |
||
|
重量 |
≤400g(不含电缆线) |
||
|
1)分辨率：指传感器在测量范围内能够检测和分辨出的被测量的最小变化值。 2)精度：指产品在量程内，对多个角度点测量得到的精度值。 3)零点温度系数：指传感器零值状态下，在其额定工作温度范围内相对常温的示值变化率。 4)灵敏度温度系数：指传感器在其额定工作温度范围内，满量程示值相对于常温满量程示值的百分比，随温度的变化率。 |
|||
