GKM392三轴向加速度计是瑞惯科技自主研发的加速度传感器系列产品，适用于振动测试、撞击测试等应用场景。该产品支持数字接口输出（RS232/485/TTL可选），并可通过地址码设置实现多传感器长距离串联，便于多点同步测量与集中数据分析。
GKM392采用单晶硅电容式传感技术，核心组件包括：微机械加工硅芯片、低功耗ASIC信号调理电路、存储补偿数据的微处理器、集成温度传感器。
产品经过精密标定，具备低功耗、高结构强度、稳定输出等特性。其电子系统采用固态电源复位设计，并配备过电保护功能，确保运行安全可靠。
该传感器在全量程范围内，比例因子的长期稳定性及偏差典型值优于0.1%，可满足高精度测量需求。
|
GKM392 |
参数 |
单位 |
|||||
|
测量范围 |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
|
偏差标定 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
|
测量轴向 |
X，Y，Z |
X，Y，Z |
X，Y，Z |
X，Y，Z |
X，Y，Z |
X，Y，Z |
轴 |
|
上/掉电重复性 |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(最大值) |
|
偏差温度系数 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
0.01 |
%/℃(典型值) |
|
分辨率/阈值 (@ 1Hz) |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
< 1 |
mg(最大值) |
|
非线性度 |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
<1 |
% FS（最大值） |
|
带宽（3DB） |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
|
交叉轴灵敏度 |
1 |
1 |
1 |
2 |
2 |
2 |
% |
|
横向振动灵敏度比 |
1 |
1 |
2 |
5 |
5 |
5 |
% |
|
噪音密度 |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
|
共振频率 |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
|
68协议自动输出速率 |
5Hz、10Hz、25Hz、50Hz、100Hz、200Hz、500Hz、1000Hz |
||||||
|
MODBUS自动输出速率 |
10Hz、25Hz、50Hz |
||||||
|
输出接口 |
RS232/TTL/RS485 |
||||||
|
通信协议 |
瑞芬68协议与MODBUS RTU协议 |
||||||
|
输入（VDD_VSS） |
9-36 VDC |
||||||
|
运行电流消耗 |
<60mA @ 12 VDC |
||||||
|
防护等级 |
IP67 |
||||||
|
材质 |
产品：航天铝 磁性吸附底座：不锈钢 |
||||||
|
重量 |
产品净重：≤116g 磁性吸附底座：≤50g |
||||||
|

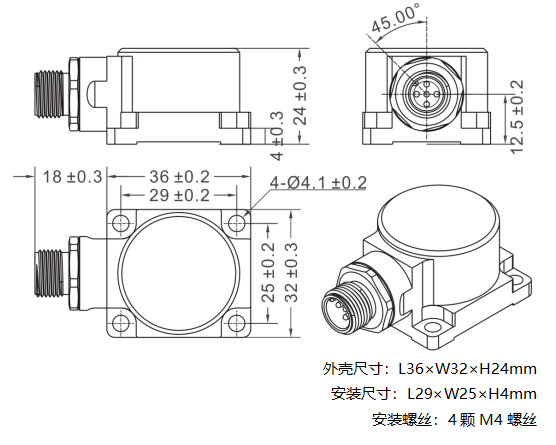

尺寸 |
产品尺寸：L36×W32×H24mm 磁性吸附底座尺寸：L36×W32×H8.1mm |
||||||
|
注：不能长时间超量程使用。 |
|||||||
