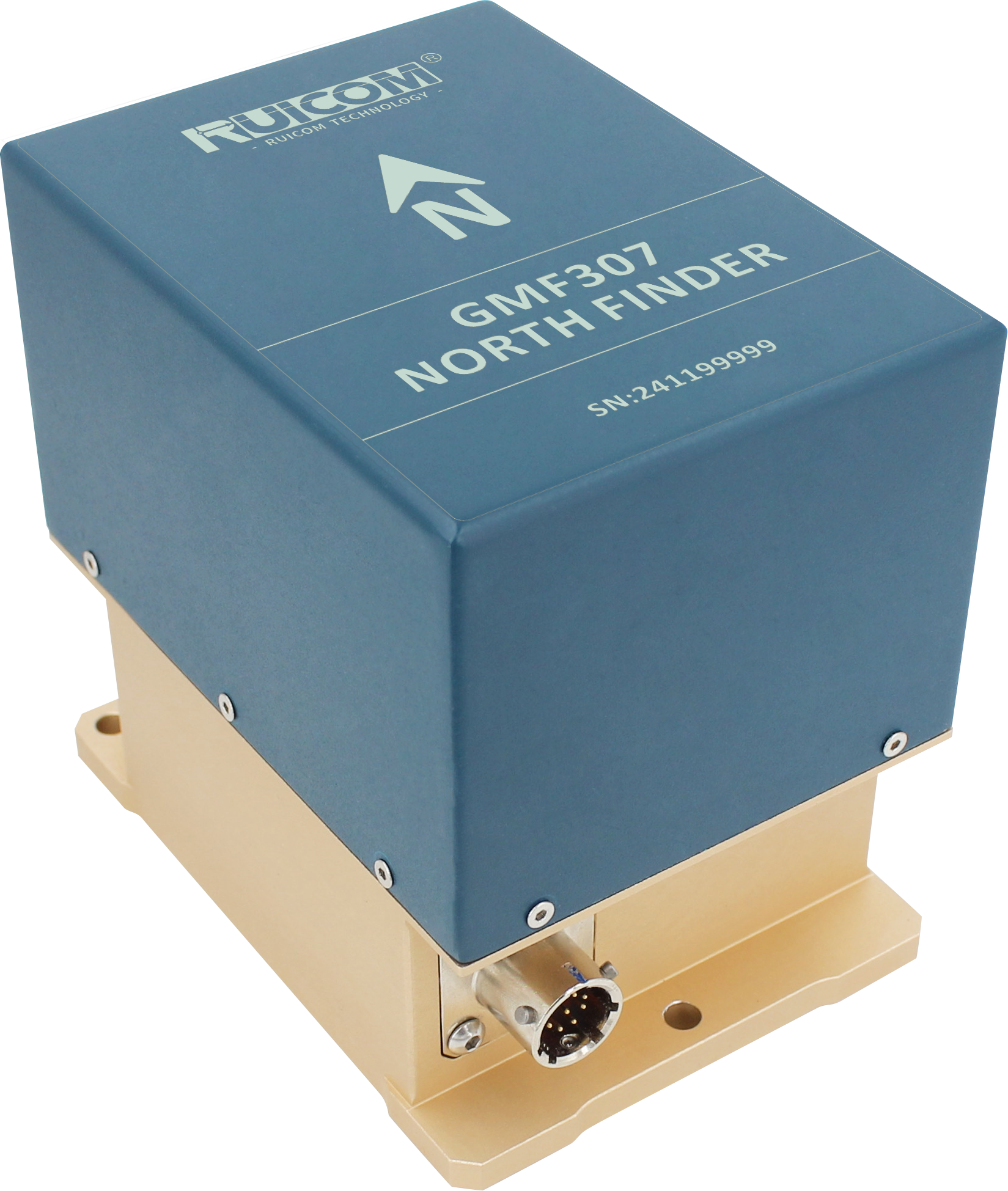

GMF307陀螺寻北仪是一款集光纤陀螺、加速度计、机械传动机构及嵌入式计算机于一体的智能化方位测量设备。该仪器通过高精度光纤陀螺实时检测地球自转角速度分量，结合多传感器数据融合处理技术，可快速自主解算载体轴向与地理真北方向之间的方位角，为各类平台提供高精度的定向基准。系统采用先进的数字信号处理算法，通过精密伺服机构实现方位角的自动测量与输出。
|
主要参数 |
GMF307 |
|
寻北时间 |
3min / 2min(可设） |
|
可寻北的倾斜角度范围 |
±15° |
|
寻北精度（1σ） |
0.5° |
|
横滚俯仰测量精度（±15°） |
0.55° |
|
横滚俯仰分辨率 |
0.2° |
|
航向保持(Allan) |
1.2°/h(角速率<325°/s ) |
|
供电 |
9.5~36VDC（注意供电线径＞0.3mm2，电源线与地线） |
|
工作电流 |
典型值0.5A，最大冲击电流1A |
|
接口 |
RS232 / RS422 / RS485 / TTL可定制 |
|
工作温度 |
-20℃～+50℃ |
|
存贮温度 |
-40℃～+60℃ |
|
湿热环境条件 |
相对湿度＜95% |
|
工作方式 |
加电后开始自动自检，自检成功后自动寻北， 寻北完成后向上位机发送寻北结果。 |
|
绝缘电阻 |
陀螺寻北仪各独立电路之间，及其电路与壳体之间的绝缘电阻值应在标准大气条件下不小于10mΩ |
|
MTBF |
≥10000小时 |
|
MTTR |
≤30min |
|
材质 |
不锈钢+铝合金 |
|
重量 |
≤1.1kg（不含电缆线） |
