分辨率0.01°
双轴倾角测量
RS232串口输出
带设零度功能
IP67防护等级
继电器常开/常闭输出可选
客户可自设报警角度值
规格书下载
软件下载区

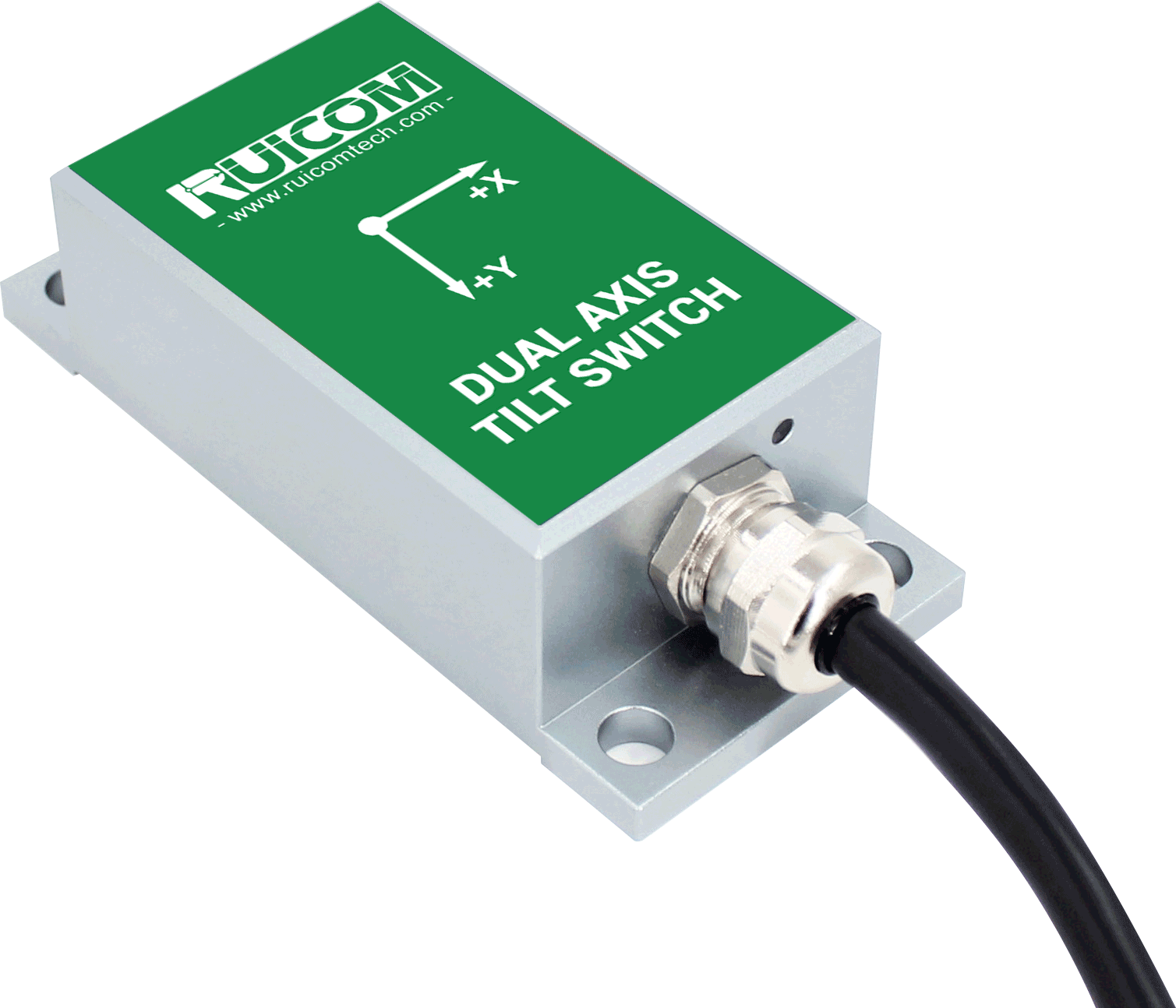

SWR14X/SWR14D 是专为水平安全报警与平台调平检测行业应用开发的数字倾角开关，设备内置继电器输出电路，操作灵活便捷。用户可按需自行设定报警角度阈值，当倾角超过预设安全限值时，产品输出无源触点继电器信号（驱动电流 1A），可直接驱动电磁阀，完成液压支腿的调平控制，广泛适用于工程车辆、高空作业平台等设备。
产品经过温度特性与线性度二次补偿，测量精度更稳定；集成短路、瞬间高压、极性反接、浪涌冲击等全方位保护电路，抵御现场各类电气干扰。硬件选用工业级 MCU、三防 PCB 板、进口电缆以及宽温金属外壳，多重方案强化产品工业等级，保障在潮湿、振动、温差大等恶劣工业环境下长期稳定可靠运行。
|
SWR14X/SWR14D |
条件 |
参数 |
|
|
测量范围 |
|
±15 |
° |
|
测量轴 |
|
X轴Y轴 |
轴 |
|
分辨率 |
|
0.01 |
° |
|
测量精度（RMS） |
|
0.05 |
° |
|
长期稳定性 |
|
0.05 |
° |
|
零点温度系数 |
-40～85℃ |
±0.006 |
°/℃ |
|
灵敏度温度系数 |
-40～85℃ |
≤100 |
ppm/℃ |
|
上电启动时间 |
0.1 |
S |
|
|
响应时间 |
0.2 |
s |
|
|
电磁兼容性 |
依照EN61000和GBT17626 |
||
|
平均无故障工作时间 |
≥98000小时/次 |
||
|
绝缘电阻 |
≥100兆欧 |
||
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
||
|
抗振动 |
10grms、10～1000Hz |
||
|
防水等级 |
直接引线IP67; 航空插头IP65 |
||
|
电缆线 |
标配1米长度、耐磨、防油、宽温、屏蔽电缆线4*0.4mm2 |
||
|
重量 |
164g(不含电缆线) |
||
|
分辨率： 是指传感器在测量范围内能够检测和分辨出的被测量的最小变化值。 测量精度： 是指在常温条件下对传感器的线性度、重复性、迟滞、零点偏差、及横轴误差的综合误差。 长期稳定性：是指传感器在常温条件下，经过一年的长期工作下最大值与最小值之间的偏差。 响应时间： 是指传感器在一次的角度变化时，传感器输出达到标准值所需的时间。 |
|||
