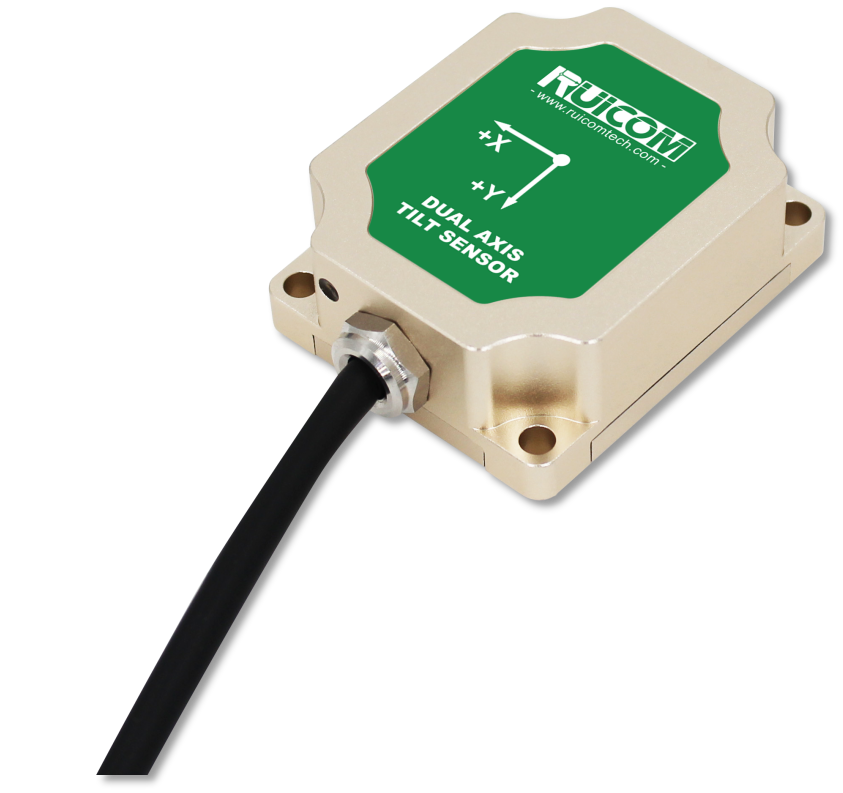

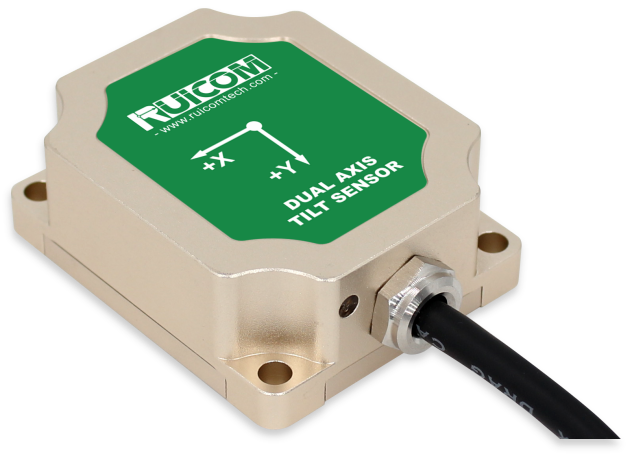

STSL是瑞惯科技面向工业现场控制领域推出的紧凑型、低功耗、多参数双轴倾角传感器，测量精度较好，可同步监测目标的倾斜角度、摆动频率、摆动幅度和中心偏移量，可用于铁塔、桥梁监测等工业工程场景。该产品角度输出稳定性较好，测量精度表现较佳，温漂特性较优，长期稳定性指标小于0.02°。其采用五阶滤波算法对重力信号进行综合运算，可解析传感器X、Y轴角度。每台产品出厂前均借助多面转台完成交叉轴误差校正，有助于在较宽量程下降低测量轴间的相互影响。
产品可选配RS485或TTL接口，接口集成保护电路，有利于减少对总线通信的干扰。供电部分采用多级稳压及过压、过流保护设计。该产品面向工业领域，运行稳定性较好，扩展能力较强，可用于多种严苛工业控制环境。具体参数以产品规格书为准。
|
STSL |
条件 |
参数 |
单位 |
|
量程 |
|
±30 |
° |
|
测量轴 |
|
X YZ |
轴 |
|
分辨率 |
|
0.001 |
° |
|
测量精度 |
@25℃ |
＜±15°：0.01°/＜±30°：0.05° |
°（RMS） |
|
长期稳定性 |
|
<0.02 |
° |
|
零点温度系数 |
-40～85℃ |
0.0008 |
°/℃ |
|
灵敏度温度系数 |
-40～85℃ |
≤0.01 |
%/℃ |
|
摆动频率测量范围 |
<12.5Hz |
||
|
摆动频率测量精度 |
0.20Hz |
||
|
中心偏移量 |
通过安装高度与Z轴与中垂线的夹角换算 |
||
|
动态摆幅 |
通过安装高度与Z轴与中垂线的动态夹角换算 |
||
|
上电启动时间 |
2.5s |
||
|
响应时间 |
<0.1s |
||
|
响应频率 |
>10HZ |
||
|
输出信号 |
RS485/TTL可选 |
||
|
通信协议 |
MODBUS RTU协议 |
||
|
电磁兼容性 |
依照EN61000和GBT17626 |
||
|
绝缘电阻 |
≥100兆欧 |
||
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
||
|
抗振动 |
10grms、10～1000Hz |
||
|
防水等级 |
IP67 |
||
|
电缆线 |
标配2米电缆线4*0.2mm2 |
||
|
重量 |
≤150g(含2米电缆线) |
||
|
分辨率：指传感器在测量范围内能够检测和分辨出的被测量的最小变化值。 测量精度：在常温条件下对角度多次测量(16次以上)，取测量值与实际角度误差的均方根差。 长期稳定性：指传感器在常温条件下，经过一年的长期工作下最大值与最小值之间的偏差。 响应时间：指传感器在一次的角度变化时，传感器输出达到标准值所需的时间。 |
|||
