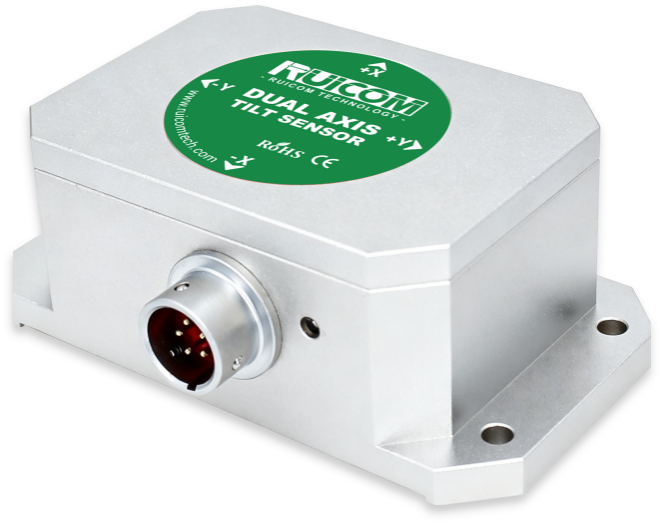

HTS6系列是一款高精度单/双轴倾角测量传感器，采用4～20mA标准工业电流信号输出，支持长达2000米的远距离信号传输。该产品基于先进的MEMS制造工艺，通过精密的温度补偿和非线性校正技术，在小量程范围内可实现0.005°的测量精度（大量程参数详见产品规格表）。
本系列倾角传感器创新性地应用了动态零位校准技术，实现快速启动功能，具有分辨率高、数据稳定性好、抗机械冲击振动能力强等特点。产品采用抗射频干扰设计和电磁屏蔽电路，显著提升了输出信号的抗干扰性能。与同类产品相比，不仅在性能参数上更具优势，更通过采用工业级MCU、三防处理电路板、进口连接线缆以及宽温域金属屏蔽外壳等优质元器件和防护设计，确保产品在恶劣工况下长期稳定可靠运行。
|
HTS6 |
条件 |
参数 |
||||
|
测量范围 |
- |
±10° |
±30° |
±60° |
±90° |
|
|
测量轴 |
- |
X/ XY轴 |
||||
|
零点输出 |
- |
12mA |
||||
|
分辨率1) |
- |
0.001° |
||||
|
精度 |
最大绝对误差(MAE)2) |
室温 |
0.005° |
0.01° |
0.02° |
0.03° |
|
均方根值误差（RMSE)3) |
室温 |
0.003° |
0.003° |
0.005° |
0.008° |
|
|
零点温度系数4) |
-40～85℃ |
0.0005°/℃ |
||||
|
灵敏度温度系数5) |
-40～85℃ |
≤100ppm/℃ |
||||
|
上电启动时间 |
0.5S |
|||||
|
响应频率 |
20Hz |
|||||
|
电磁兼容性 |
依照EN61000和GBT17626 |
|||||
|
平均无故障工作时(MTBF) |
≥99999小时/次 |
|||||
|
绝缘电阻 |
≥100兆欧 |
|||||
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
|||||
|
抗振动 |
10grms、10～1000Hz |
|||||
|
防护等级 |
IP67 |
|||||
|
电缆线 |
标配2m电缆线，线径6.8mm,线重＜155g |
|||||
|
重量 |
≤270g(不含电缆线) |
|||||
|
1)分辨率：在有效量程内可识别的最小角度变化量，反映其对微小倾角波动的监测能力。 2)最大绝对误差（MAE）：全量程范围内，对多个标准角度点进行测量，各测量值与实际角度值偏差绝对值的最大值。该参数表征产品在最不利情况下的测量偏差极限。 3)均方根误差（RMSE）：量程范围内，对固定角度点进行多次重复测量（采样次数≥16次），计算各测量值与实际角度值偏差的均方根值。该参数反映测量结果的重复性与稳定性，是评估系统随机误差的重要指标。 4)零点温度系数：传感器在零输入状态下，其输出值随温度变化的比率，定义为额定工作温度范围内零点偏移量与常温基准值的比值。
5)灵敏度温度系数：传感器满量程输出值随温度变化的稳定性指标，表征额定温度范围内灵 |
||||||
