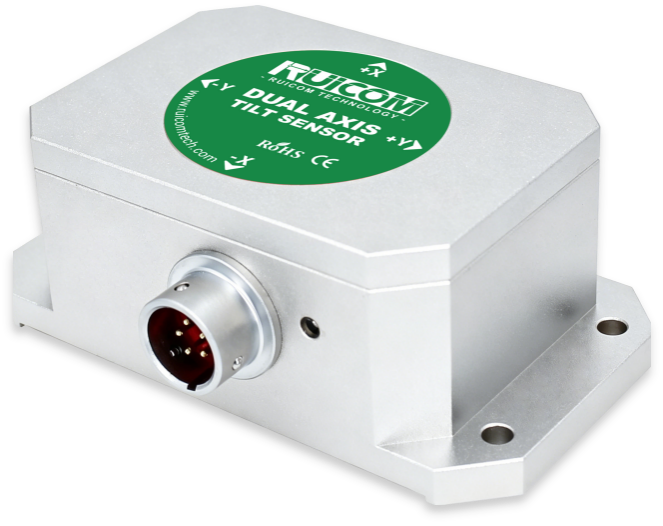

HTS系列模拟电压输出倾角传感器，作为国内高精度倾角测量领域的代表性产品，支持单轴/双轴测量模式，其小量程工况下测量精度可达0.005°工业级标准。该产品基于重力场矢量分解原理，通过微型固态摆锤结构感知静态重力场变化，经高精度传感元件将倾角变化量转换为标准电压信号（0-5V）输出。
核心器件采用24位差分数模转换器，配合嵌入式MCU系统实现实时信号处理，具备自动温度补偿及非线性校正功能。该设计显著降低了环境温度波动对测量精度的影响，用户可直接获取经过工业校准的线性化输出，无需进行二次标定。
产品创新性地采用非接触式测量方案，安装过程无需基准面对准。基于先进MEMS制造工艺，结构紧凑便于安装，抗电磁干扰强；适用于工业级姿态监测与控制。
|
HTS6 |
条件 |
参数 |
||||
|
测量范围 |
- |
±10° |
±30° |
±60° |
±90° |
|
|
测量轴 |
- |
X/ XY轴 |
||||
|
零点输出 |
- |
2.5V |
||||
|
分辨率1) |
- |
0.001° |
||||
|
精度 |
最大绝对误差(MAE)2) |
室温 |
0.005° |
0.01° |
0.02° |
0.03° |
|
均方根值误差（RMSE)3) |
室温 |
0.003° |
0.003° |
0.005° |
0.008° |
|
|
零点温度系数4) |
-40～85℃ |
0.0005°/℃ |
||||
|
灵敏度温度系数5) |
-40～85℃ |
≤100ppm/℃ |
||||
|
上电启动时间 |
0.5S |
|||||
|
响应频率 |
20Hz |
|||||
|
电磁兼容性 |
依照EN61000和GBT17626 |
|||||
|
绝缘电阻 |
≥100兆欧 |
|||||
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
|||||
|
抗振动 |
10grms、10～1000Hz |
|||||
|
防护等级 |
IP67 |
|||||
|
电缆线 |
标配2m电缆线，线径6.8mm,线重＜155g |
|||||
|
重量 |
≤270g(不含电缆线) |
|||||
|
1)分辨率：在有效量程内可识别的最小角度变化量，反映其对微小倾角波动的监测能力。 2)最大绝对误差（MAE）：全量程范围内，对多个标准角度点进行测量，各测量值与实际角度值偏差绝对值的最大值。该参数表征产品在最不利情况下的测量偏差极限。 3)均方根误差（RMSE）：量程范围内，对固定角度点进行多次重复测量（采样次数≥16次），计算各测量值与实际角度值偏差的均方根值。该参数反映测量结果的重复性与稳定性，是评估系统随机误差的重要指标。 4)零点温度系数：传感器在零输入状态下，其输出值随温度变化的比率，定义为额定工作温度范围内零点偏移量与常温基准值的比值。
5)灵敏度温度系数：传感器满量程输出值随温度变化的稳定性指标，表征额定温度范围内灵 |
||||||
