GKC378振动传感器基于单晶硅 MEMS 电容传感技术，提供 4 mA～20 mA 模拟电流输出信号。该产品采用低噪声微机械电容式敏感元件，并内置信号调理与补偿电路，用于抑制温度漂移及工艺偏差对输出的影响，从而获得良好的线性度与长期稳定性。
主要技术规格如下：
- 输出信号：直流耦合的 4 mA～20 mA 电流信号；
- 测量量程：可配置为 ±2g、±4g、±8g 或 ±16g（出厂设定）；
- 频率响应：0 Hz～200 Hz，适用于静态及低频动态振动测量；
- 电磁兼容性：集成 EMC/RFI 屏蔽设计，提升现场抗干扰能力；
- 功耗：采用低功耗电路架构，适合工业现场供电环境；
- 自检测功能：内置自检（Self‑Test）能力，可辅助验证传感元件及后续信号链路的正常状态。
基于上述性能，该传感器适用于工业设备振动监测、结构健康状态评估以及运动控制等常规应用场景。
|
GKC378 |
参数 |
|
|
量程 |
±2g~±16g |
|
|
测量轴 |
X,Y,Z轴 |
|
|
分辨率 |
<1mg |
|
|
零点加速度 |
12mA(电流输出) |
|
|
全量程输出 |
4-20mA (电流输出) |
|
|
线性度 |
1% |
|
|
上/掉电重复性 |
<2mg |
|
|
响应频率 |
0 -200Hz 集成低通滤波器 |
|
|
带宽 |
200Hz@ 3Db |
|
|
冲击 |
>100g@11ms(半正弦波） |
|
|
冲击恢复时间 |
<1毫秒 |
|
|
工作温度范围 |
-40至+85℃ |
|
|
储存温度范围 |
-40至+85℃ |
|
|
供电电压 |
9-36VDC |
|
|
最大功耗 |
35-38mA@12V直流电 |
|
|
噪音密度 |
<25µg/√ Hz @ ±2g |
<60µg/√ Hz @ ±16g |
|
最大校准不确定度 |
<1mg |
|
|
电气保护 |
EMC和RFI屏蔽 |
|
|
可靠性 |
MIL-HDBK-217二级 |
|
|
自检 |
±1g @ 10Hz ST线接地时 |
|
|
防护等级 |
IP67 |
|
|

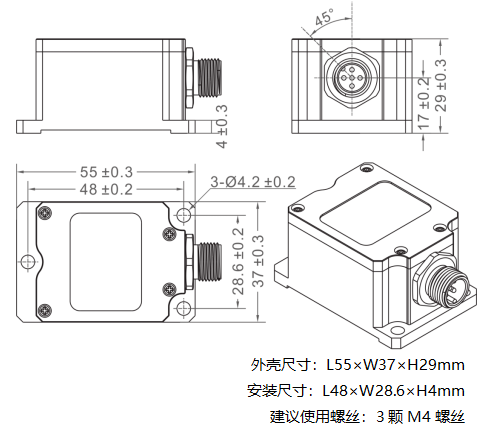

产品尺寸 |
L55×W37×H29mm |
|
|
产品重量 |
≤100g(不含电缆线) |
|
