GKM398三轴向加速度计是瑞惯科技自主研发的加速度传感器系列产品，可应用于振动测试、撞击测试等领域。该产品采用模拟电流输出设计，支持地址码设置，允许多个传感器长距离串联使用，便于实现多点测量与数据分析。
GKM398采用单晶硅电容式传感技术，核心部件包括微机械加工的硅芯片、低功耗ASIC信号调理电路、存储补偿数据的微处理器及集成温度传感器。产品经过精密标定，具备低功耗、结构稳定、输出可靠等特点。其电子系统采用固态电源复位设计，并提供过电保护功能，确保运行安全。
该系列产品凭借坚固的结构设计、优异的功耗控制以及良好的偏差稳定性，能够满足高可靠性测量需求。
|
GKM398 |
参数 |
单位 |
|||||
|
测量范围 |
±2 |
±4 |
±8 |
±10 |
±20 |
±40 |
g |
|
偏差标定 |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg |
|
测量轴向 |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
X,Y,Z |
轴 |
|
上/掉电重复性 |
<2 |
<2 |
<2 |
<2 |
<2 |
<2 |
mg(max) |
|
灵敏度（±10%） |
4 |
2 |
1 |
0.8 |
0.4 |
0.2 |
mA/g |
|
偏差温度系数 |
0.01 |
0.01 |
0.01 |
0.05 |
0.05 |
0.05 |
%/℃ |
|
分辨率/阈值(@ 1Hz) |
<1 |
<1 |
<1 |
<1 |
<1 |
<1 |
mg(max) |
|
非线性度 |
<0.5 |
<0.5 |
<0.8 |
<1 |
<1 |
<1 |
% FS(max) |
|
响应频率 |
500 |
500 |
500 |
500 |
500 |
500 |
Hz |
|
带宽（3DB） |
1000 |
1000 |
1000 |
1000 |
1000 |
1000 |
Hz |
|
交叉轴灵敏度 |
1 |
1 |
1 |
2 |
2 |
2 |
% |
|
横向振动灵敏度比 |
1 |
1 |
2 |
5 |
5 |
5 |
% |
|
共振频率 |
2.4 |
2.4 |
2.4 |
5.5 |
5.5 |
5.5 |
kHz |
|
噪音密度 |
21 |
21 |
21 |
86.6 |
86.6 |
86.6 |
μg/√Hz |
|
0g输出 12mA |
<0.005 |
<0.005 |
<0.005 |
<0.003 |
<0.003 |
<0.003 |
mA |
|
输出电流 |
4~20mA |
||||||
|
输入（VDD_VSS） |
9-36 VDC |
||||||
|
运行电流消耗 |
<60mA @ 12 VDC |
||||||
|
防护等级 |
IP67 |
||||||
|
材质 |
航天铝 |
||||||
|
重量 |
产品净重：≤116g、磁吸底座：≤50g |
||||||
|

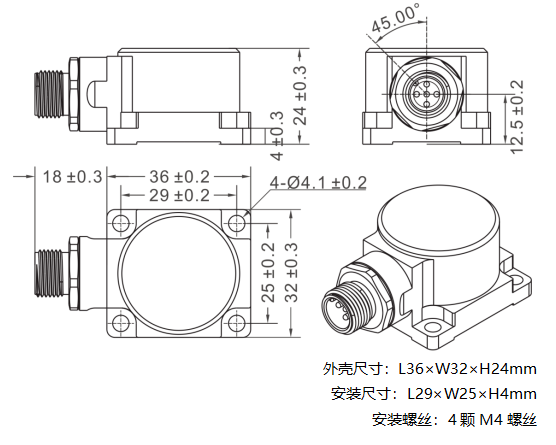

产品尺寸 |
产品尺寸：L36×W32×H24mm 磁性吸附底板尺寸：L36×W32×H8.1mm |
||||||
|
注：不能长时间超量程使用。 |
|||||||
