方位角精度: 0.3°～0.5°
<横滚角测量范围:±180°
模拟量4～20mA输出
带硬磁、软磁及倾角补偿
RS232/RS485/TTL输出接口可选
规格书下载
软件下载区

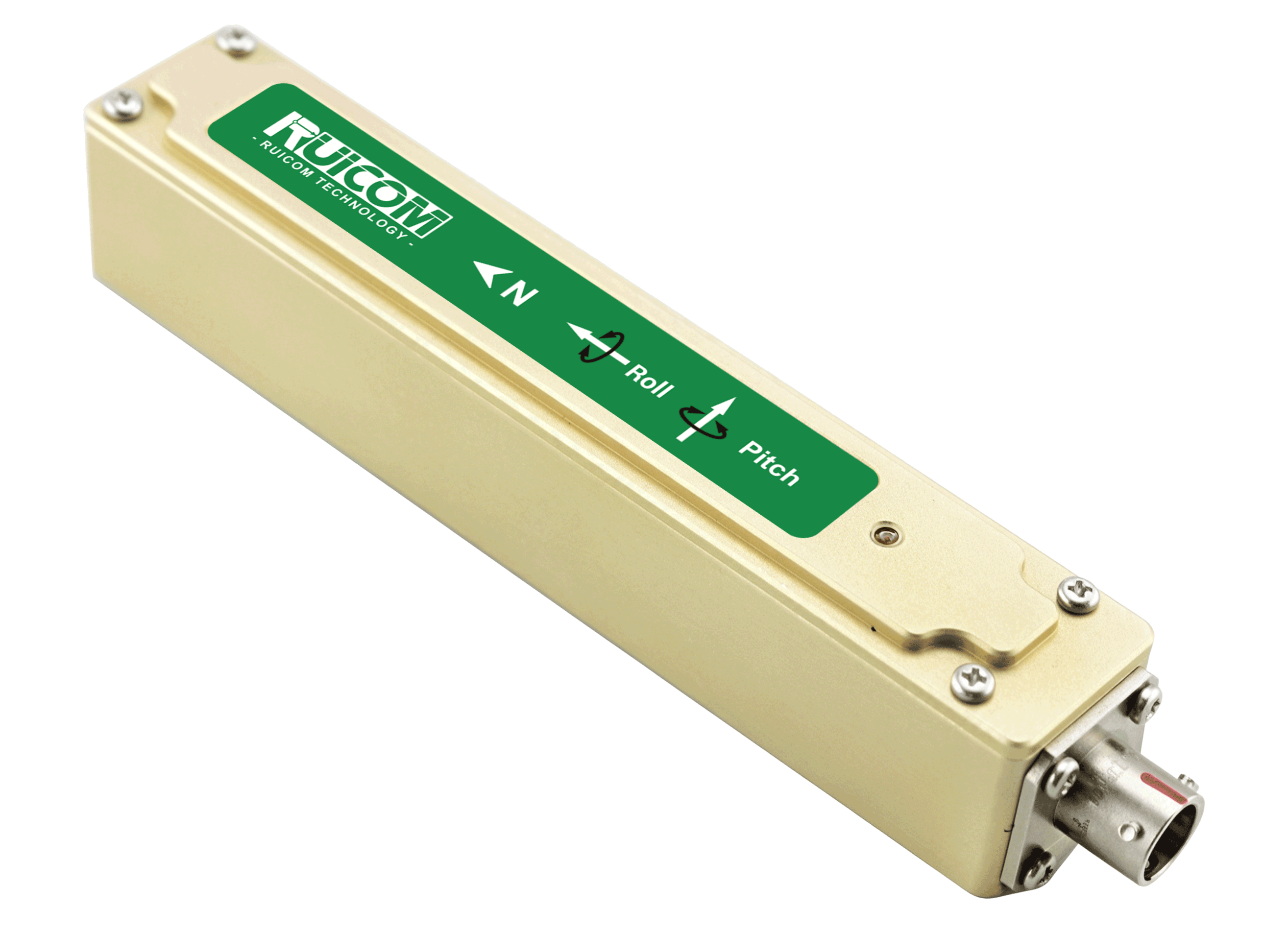

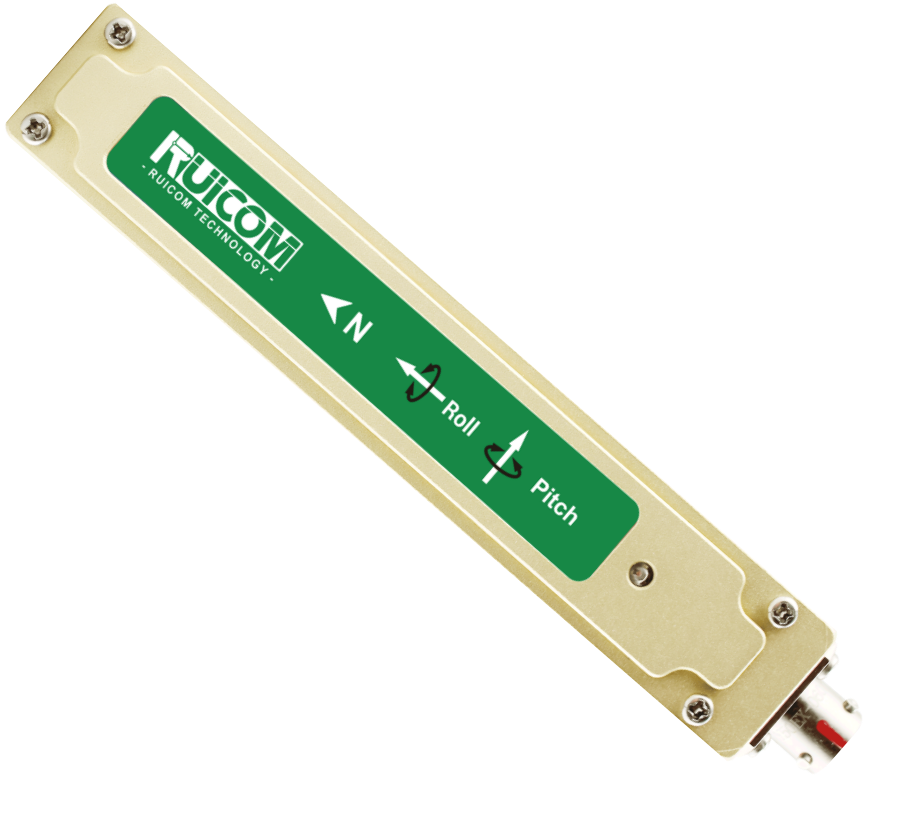

GCM508 三维罗盘仪为瑞惯科技自主研发的高精度姿态测量传感器。支持 RS232 数字信号、4～20mA 模拟量双输出，IP67 防护等级，适配钻井测量场景。产品内置硬铁、软铁磁场补偿校准算法，在横滚角 360° 全量程任意工具面姿态下，均可输出高精度航向数据。
本产品采用三轴磁感传感方案，配合主控单元实时解算航向；集成三轴加速度计，可在大范围倾斜条件下完成航向倾角补偿，具备高性能、高稳定性特性。整机体积小巧、功耗低，可广泛应用于天线姿态监测、车载设备、成套系统集成等领域，适配各类小型化精密测量系统。
|
GCM508 |
|
参数指标 |
|
罗盘航向参数 |
航向精度 |
0.3° |
|
分辨率 |
0.1° |
|
|
罗盘倾角参数 |
俯仰精度 |
0.1°<15°（测量范围） |
|
0.1°<30°（测量范围） |
||
|
0.1°<60°（测量范围） |
||
|
0.2°<85°（测量范围） |
||
|
俯仰倾斜范围 |
±85° |
|
|
横滚精度 |
0.1°<15°（测量范围） |
|
|
0.1°<30°（测量范围） |
||
|
0.1°<60°（测量范围） |
||
|
0.2°<180°（测量范围） |
||
|
横滚倾斜范围 |
±180° |
|
|
分辨率 |
0.1° |
|
|
校准 |
硬铁校准 |
有 |
|
软铁校准 |
有 |
|
|
磁场干扰校准方法 |
24点(三维校准) |
|
|
物理特性 |
外壳封装尺寸 |

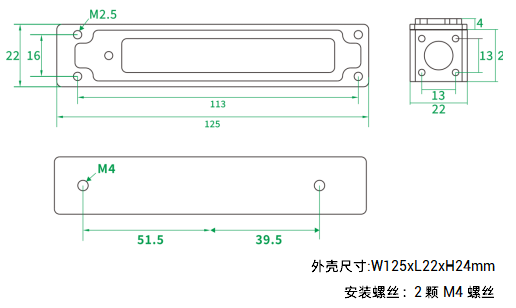

L125×W22×H24mm |
|
外壳封装重量 |
90g |
|
|
RS232/RS485/TTL接口连接器 |
5PIN航空插头 |
|
|
接口特性 |
启动延迟 |
<50毫秒 |
|
输出速率(MAX) |
20Hz/s |
|
|
通信速率 |
2400到19200baud |
|
|
输出格式 |
二进制高性能协议 |
|
|
模拟量输出 |
4~20mA FS(0-360°) |
仅提供方位角的4-20mA输出技术 |
|
电源 |
供电电压 |
（默认）DC12V |
|
电流(MAX) |
40mA |
|
|
理想模式 |
28mA |
|
|
休眠模式 |
TBD |
|
|
环境 |
操作范围 |
-40℃～+85℃ |
|
储存温度 |
-40℃～+85℃ |
|
|
抗振性能 |
2500g |
|
|
电磁兼容性 |
依照EN61000和GBT17626 |
|
|
平均无故障工作时间 |
≥98000小时/次 |
|
|
绝缘电阻 |
≥100兆欧 |
|
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
|
|
抗振动 |
10grms、10～1000Hz |
|
