量程:横滚±180°,俯仰±85°
带硬磁、软磁及倾角补偿
标准RS232/RS485/TTL输出接口
精度:横滚俯仰0.1°,航向角0.5°
分辨率:0.1°
规格书下载
软件下载区
产品内部集成了三轴磁力计与三轴加速度计，具有分辨率高、抗环境噪声能力强的特点，整体性能稳定可靠，且体积紧凑、功耗较低，广泛适用于手持终端、移动平台、天线定向系统、车载设备及各类系统集成项目。根据订货需求，客户可选择带完整外壳封装的成品，或仅采购电路板模组，灵活适配多种应用场景。
|
GCM380/GCM385-N |
参数指标 |
|
|
罗盘航向参数 |
最佳航向精度 |
0.5° |
|
分辨率 |
0.1° |
|
|
俯仰精度 |
0.1°<60°（测量范围） |
|
|
0.2°<85°（测量范围） |
||
|
俯仰倾斜范围 |
±85° |
|
|
横滚精度 |
0.1°<60°（测量范围） |
|
|
0.2°<180°（测量范围） |
||
|
横滚倾斜范围 |
±180° |
|
|
分辨率 |
0.1° |
|
|
校准 |
硬铁校准 |
有 |
|
软铁校准 |
有 |
|
|
磁场干扰校准方法 |
水平转动360度；垂直转动（可选） 选 |
|
|
物理特性 |

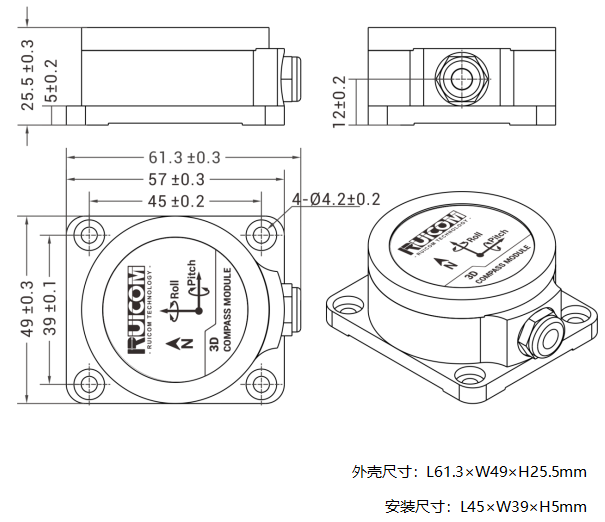

外壳封装尺寸 |
L57×W49×H25.5mm |
|
外壳封装重量 |
≤250g(不含电缆线) |
|
|
RS232/RS485/TTL接口连接器 |
直接引线 |
|
|
接口特性 |
启动延迟 |
<50毫秒 |
|
最大输出速率 |
20Hz/s |
|
|
通信速率 |
2400到115200baud |
|
|
输出格式 |
二进制高性能协议 |
|
|
电源 |
供电电压 |
（默认）直流+5V |
|
电流(最大) |
30mA |
|
|
理想模式 |
26mA |
|
|
休眠模式 |
TBD |
|
|
环境 |
工作温度 |
-40℃～+85℃ |
|
储存温度 |
-40℃～+85℃ |
|
|
抗振性能 |
100g |
|
|
防护等级 |
IP67 |
|
|
电磁兼容性 |
依照EN61000和GBT17626 |
|
|
绝缘电阻 |
≥100兆欧 |
|
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
|
|
抗振动 |
10grms、10～1000Hz |
|
