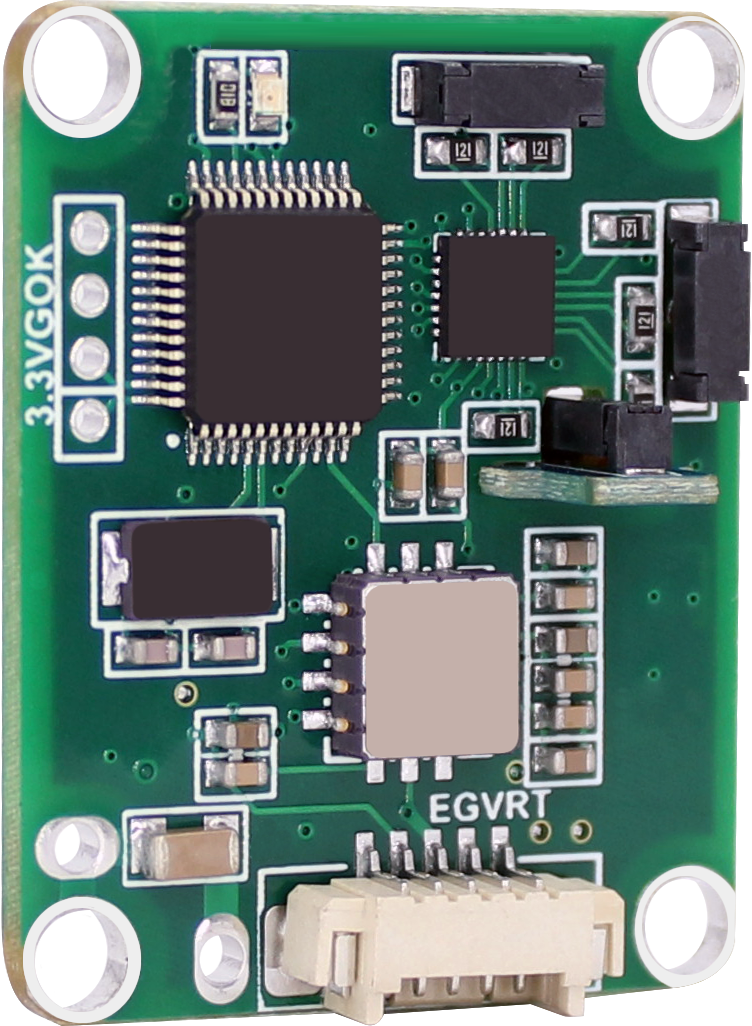

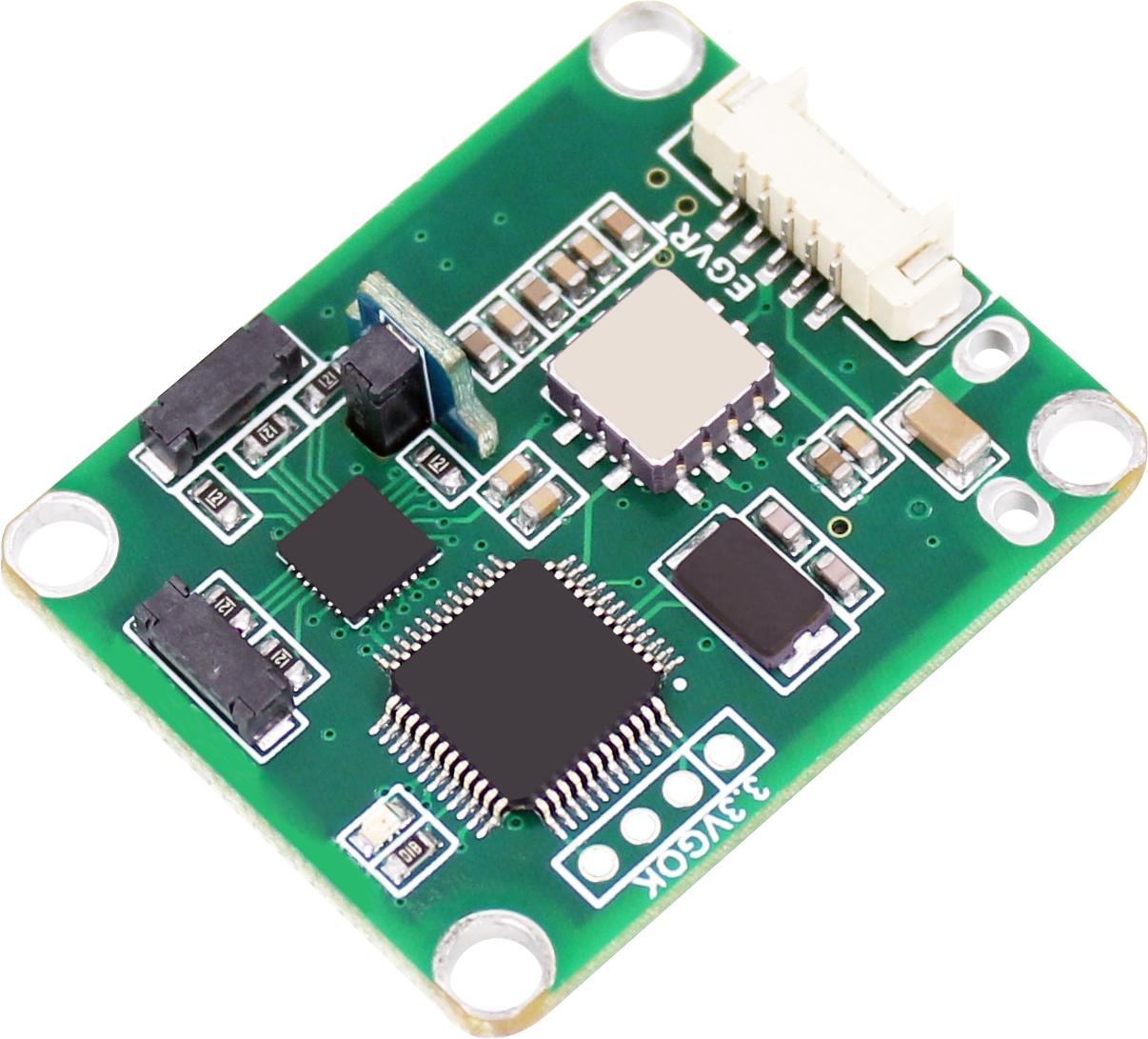

GCM387是一款高性价比的三维电子罗盘，采用创新的旋转24点采集校准技术，有效提升抗干扰能力，同时简化操作流程。内置高精度加速度计，支持全量程（±180°）倾斜补偿，确保在复杂姿态下仍能提供准确的航向数据。针对固定磁场干扰环境，该产品可保持稳定的测量精度，并支持RS232/TTL双模通讯接口灵活配置。
本产品集成三轴磁力计与三轴加速度计，具有分辨率优异、噪声抑制能力强等特点，在紧凑型设计中实现低功耗与高稳定性。适用于手持设备、移动终端、天线稳控、车载导航及系统集成等领域，满足多样化应用场景对高性能方位测量的需求。
|
GCM387 |
|
参数指标 |
|
罗盘航向参数 |
最佳航向精度 |
0.5° |
|
分辨率 |
0.1° |
|
|
罗盘倾角参数 |
俯仰精度 |
0.1°<15°（测量范围） |
|
0.1°<30°（测量范围） |
||
|
0.1°<60°（测量范围） |
||
|
0.2°<85°（测量范围） |
||
|
俯仰倾斜范围 |
±85° |
|
|
横滚精度 |
0.1°<15°（测量范围） |
|
|
0.1°<30°（测量范围） |
||
|
0.1°<60°（测量范围） |
||
|
0.2°<180°（测量范围） |
||
|
横滚倾斜范围 |
±180° |
|
|
分辨率 |
0.1° |
|
|
校准 |
硬铁校准 |
有 |
|
软铁校准 |
有 |
|
|
磁场干扰校准方法 |
旋转24点采集校准 |
|
|
接口特性 |
启动延迟 |
<50毫秒 |
|
最大输出速率 |
20Hz/s |
|
|
通信速率 |
2400到115200baud |
|
|
输出格式 |
二进制高性能协议 |
|
|
电源 |
供电电压 |
直流+5V |
|
电流(典型值) |
50mA |
|
|
休眠模式 |
TBD |
|
|
环境 |
工作温度 |
-40℃～+85℃ |
|
储存温度 |
-40℃～+85℃ |
|
|
抗振性能 |
100g |
|
|
电磁兼容性 |
依照EN61000和GBT17626 |
|
|
平均无故障工作时间MTBF |
≥99000小时/次 |
|
|
绝缘电阻 |
≥100兆欧 |
|
|
抗冲击 |
100g@11ms、三轴向(半正弦波) |
|
|
抗振动 |
10grms、10～1000Hz |
|
|

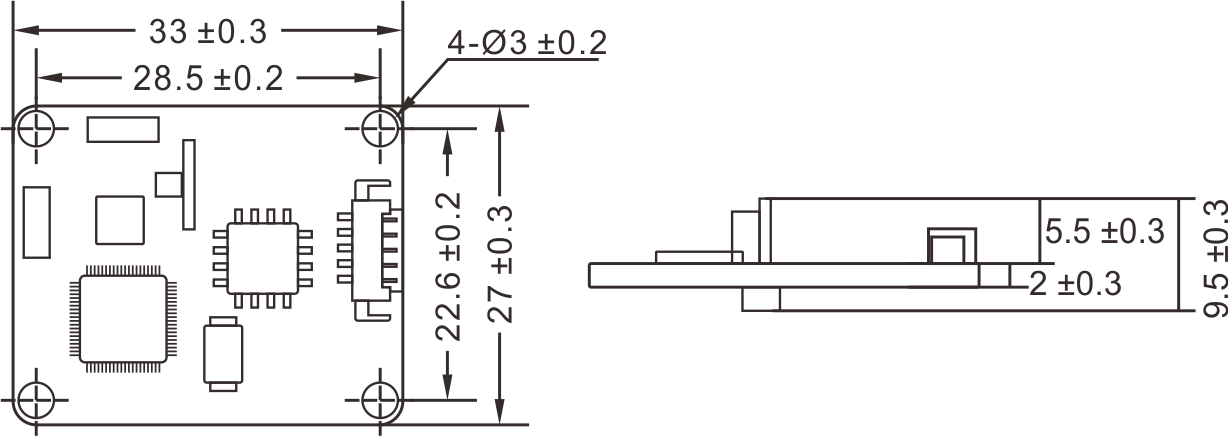

产品尺寸 |
33×27×9.5mm
|
|
|
重量 |
<15g |
|
